在高端制造領域中,精密裝配、復雜打磨、焊接、醫療自動化等應用場景,對機器人的柔順性、安全性和智能力控能力提出了更高要求。面對復雜場景中拖拽示教、恒力打磨、精密裝配等需求,越疆升級推出行業領先的新一代 CRAF 智能力控協作機器人。

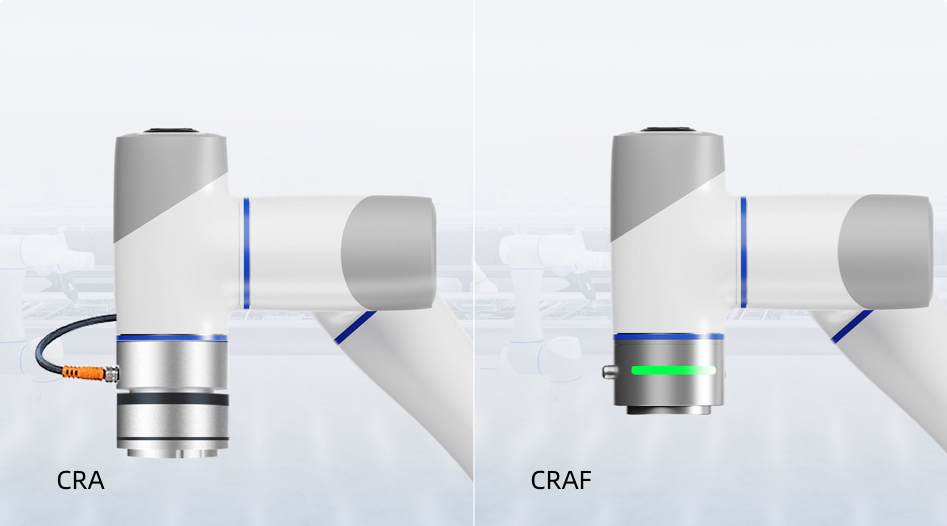

如何讓機器人真正“有觸覺”?如何讓力控從“能用”走向“精準與智能的融合應用”?越疆機器人全新升級的 CRAF 智能力控協作機器人,以自研智控算法為核心,一體化內嵌傳感器,全面革新力控協作體驗,“0安裝、0部署”,實現開箱即用的“智控新范式”。

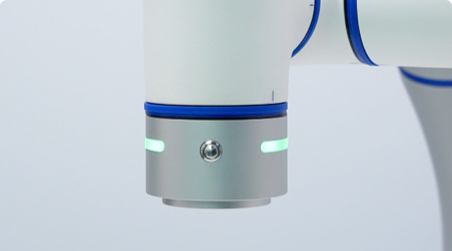

全法蘭面拖拽:全法蘭面均為拖拽有效區域,拖拽示教更便捷
方向智能鎖定:用戶可自定義鎖定機器人姿態或位置,實現精準示教
微力牽引:拖拽啟動力 < 2N,一根吸管就能“帶走”CRAF 機器人,輕松實現毫米級精準拖拽示教,對點精度達到0.1mm。
恒力控制精度達±3N:可自動補償工件尺寸誤差與軌跡偏差,輕松應對汽車車身打磨、精密拋光等高難度任務
智能感知外部環境:機器人可實時感知外部環境(如臺面高低變化等),自動搜尋平面,使機器人能夠根據環境和任務做出正確的動作。
采用力傳感器碰撞檢測方式后,機器人碰撞力得到有效降低(最小可檢測到 1 N的碰撞力)。
CRAF產品極大增強抗沖擊能力至 2000N,有效應對實際作業應用中頻發的異常沖擊、干涉碰撞等問題。
力控協作機器人通過柔順力控技術實現高精度恒力輸出(±3N誤差),自動補償工件尺寸誤差和軌跡偏差,適應復雜曲面打磨(如車身、全面金屬件等)

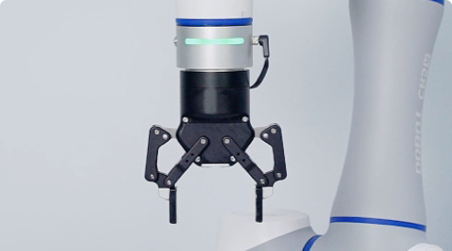

在精密裝配中,力控協作機器人通過微小力感知與自適應調整?,解決精密零件組裝中的柔性需求。機器人通過實時監測接觸力,防止因剛性碰撞導致零件損壞
針對小批量、多品種焊接場景,力控協作機器人具備柔順的拖拽功能可大大降低現場操作人員的編程難度。
在醫療場景中,力控協作機器人通過安全柔順交互實現精準操作,如在四肢康復場景下,機器人帶動病人手臂或者腿部完成牽拉等康復工作;
在手術室,機器人末端安裝外視鏡,通過快速拖拽機器人,將手術部位放大并顯示在屏幕上輔助醫生完成手術動作。
廣泛人機協作模式下對碰撞安全要求較高的作業場景,如傳統機械臂由于本體比較粗重,依靠電流環實際碰撞力仍然比較大,使用末端力傳感器以后,可顯著降低機器人碰撞力。

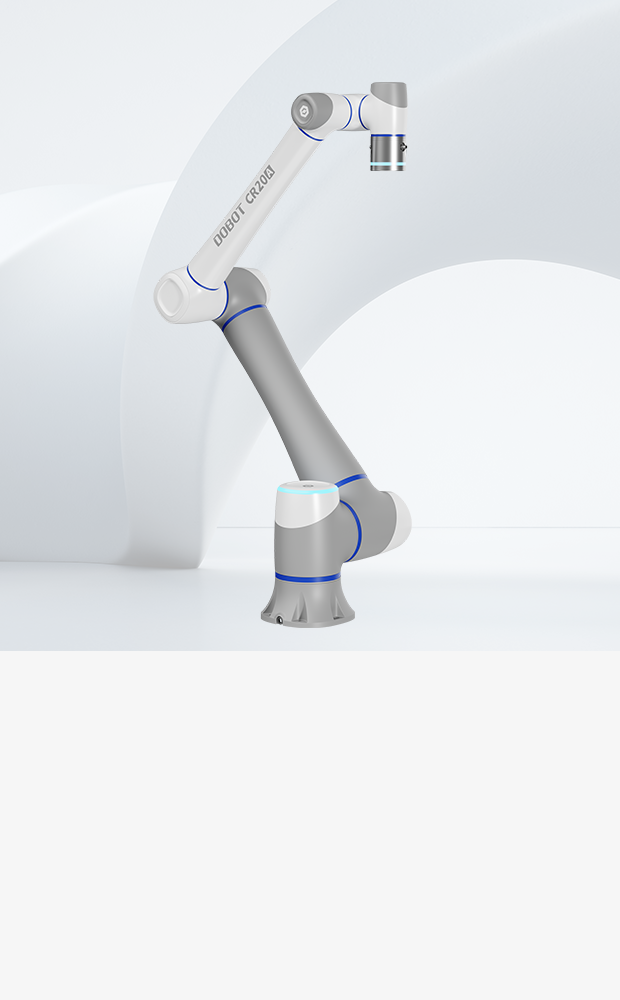

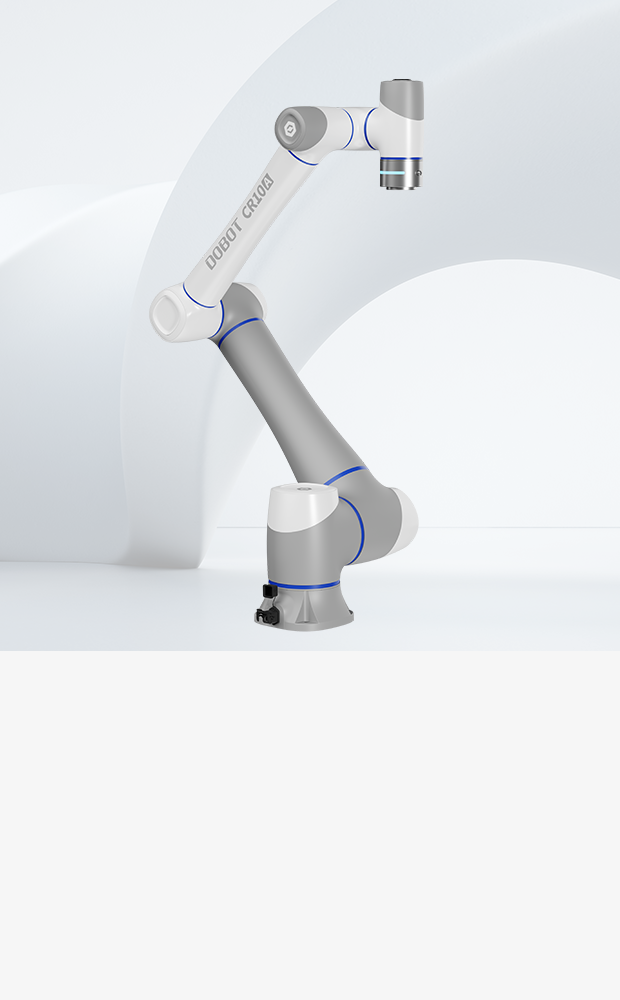

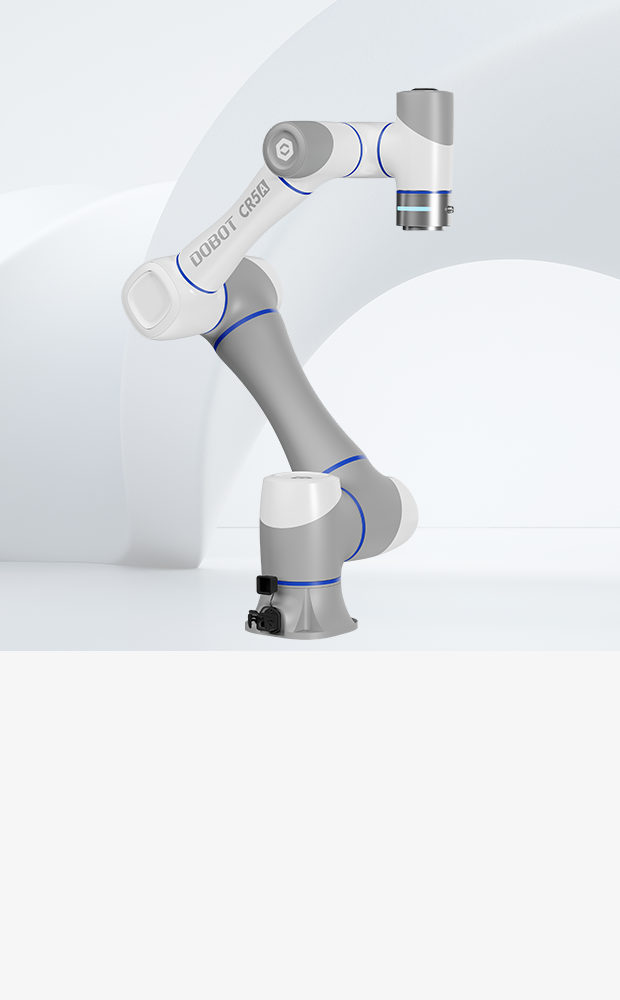

產品名稱 | CR5AF | CR10AF | CR20AF | |
本體重量 | 25.5kg | 40.5kg | 74kg | |
最大負載 | 5kg | 10kg | 20kg | |
工作半徑 | 900mm | 1300mm | 1700mm | |
最大直線速度 | 2 m/s | 2 m/s | 2 m/s | |
關節活動范圍 | J1 | ±360° | ±360° | ±360° |
J2 | ±360° | ±360° | ±360° | |
J3 | ±160° | ±160° | ±160° | |
J4 | ±360° | ±360° | ±360° | |
J5 | ±360° | ±360° | ±360° | |
J6 | ±360° | ±360° | ±360° | |
關節最大速度 | J1 | 180°/s | 150°/s | 120°/s |
J2 | 180°/s | 150°/s | 120°/s | |
J3 | 180°/s | 180°/s | 150°/s | |
J4 | 223°/s | 223°/s | 180°/s | |
J5 | 223°/s | 223°/s | 180°/s | |
J6 | 223°/s | 223°/s | 180°/s | |
力傳感器 | 量程 | 力(Fx/Fy/Fz):150N 力矩(Mx/My/Mz):15Nm |
力(Fx/Fy/Fz):300N 力矩(Mx/My/Mz):30Nm |
力(Fx/Fy/Fz):500N 力矩(Mx/My/Mz):50Nm |
過載 | 500% F.S. | 500% F.S. | 500% F.S. | |
準度 | 1% F.S. | 1% F.S. | 1% F.S. | |
精度 | 0.5% F.S. | 0.5% F.S. | 0.5% F.S. | |
末端 I/O | DI | 2路 | 2路 | 2路 |
DO | 2路 | 2路 | 2路 | |
AI | 2路(與RS485復用) | 2路(與RS485復用) | 2路(與RS485復用) | |
RS485 | 支持 | 支持 | 支持 | |
重復定位精度 | ±0.02mm | ±0.03mm | ±0.05mm | |
噪聲 | 70dB(A) | 70dB(A) | 70dB(A) | |
溫度范圍 | 0 ℃~ 50 ℃ | 0 ℃~ 50 ℃ | 0 ℃~ 50 ℃ | |
典型功耗 | 150W | 350W | 500W | |
安裝方式 | 正裝 | |||
本體至電柜纜長度 | 5m | 5m | 5m | |
材質 | 鋁合金,ABS 塑料 |
產品名稱 | CC262 | CC263 | |||||||
尺寸 | 345mm*345mm*145mm | 400mm*400mm*175mm | |||||||
重量 | 交流版 | 9.5kg | 15.5kg | ||||||
直流版 | 8.5kg | / | |||||||
輸入電源 | 交流版 | 100~240V,47~63Hz | |||||||
直流版 | 30~60V | / | |||||||
IO 電源 | 24V,Max 3A,單路最大 0.5A | ||||||||
IO 接口 | DI | 24 路(NPN 或 PNP) | |||||||
DO | 24 路(NPN 或 PNP) | ||||||||
AI | 2 路,電壓/電流模式,0~10V,4~20mA | ||||||||
AO | 2 路,電壓/電流模式,0~10V,4~20mA | ||||||||
遠程開關機 | 支持 | ||||||||
通訊接口 | 網口 | 2 個,用于 TCP/IP、Modbus TCP、EtherNet/IP、PROFINET 通訊 | |||||||
USB | 2 個,用于文件的導入導出 | ||||||||
485 接口 | 1 個,用于 RS485、Modbus RTU 通訊 | ||||||||
編碼器 | 1 個,ABZ 增量編碼器接口 | ||||||||
環境 | 溫度 | 0~50℃ | |||||||
濕度 | ≤95%,非冷凝 | ||||||||
防護等級 | IP20(可選 IP54) | ||||||||
冷卻方式 | 風扇散熱 | ||||||||
示教方式 | PC、APP(Android)、示教器 | ||||||||
適配機型 | CR3AF、CR10AF | CR20AF |
